壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、塑膠模具設計、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下常見到的問題類目、發現的因果定性分析并且搞定的方法。

       關鍵在于壓鑄件缺陷如下：

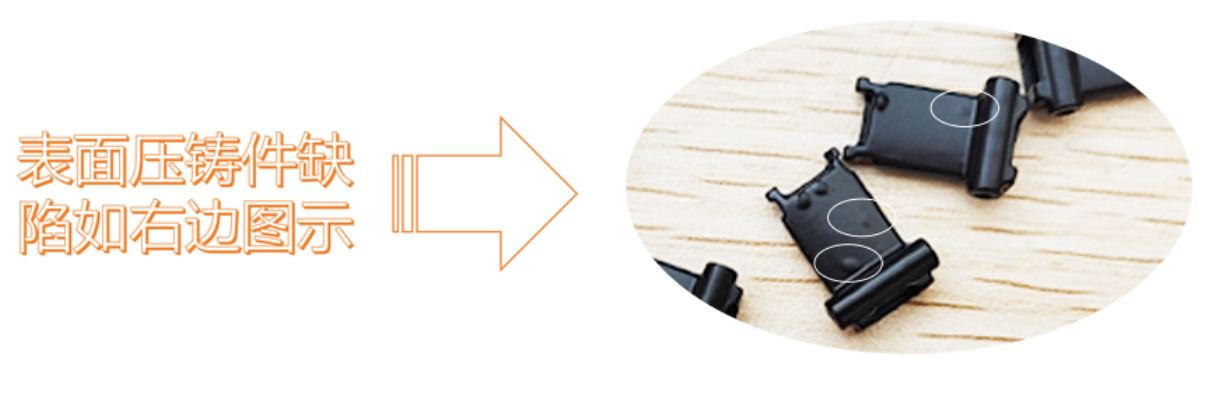

一、表面缺陷

流痕現象:因塑料液變化的不豎直出現磨具溫度因素過低而引起澆筑的快速過減緩,以至于外表面會出來一條紋狀的疤痕。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

特別該怎末避免壓鑄一些缺陷的現象呢？

表面缺陷的流痕以及冷隔應對策略：①關干流痕這方面：需的提升合金模具的溫，建意溫在150-250℃彼此，另去升級優化注漿的系統，就比如增強內澆口剖戶型面積，最后一步可能去分階段中，把控來設定壓射訪問速度；②關羽冷隔工作方面：可不可以提高自己鋁液的溫濕度因素，意見建議溫濕度因素在630-670℃相互間，同時提高壓射力或極速切換桌面點需用盡早備考。

內部缺陷氣孔、縮孔的優化：①對小孔就可以增多溢出槽、泄壓閥槽來SEO優化泄壓閥軟件系統，應用真空箱壓鑄或模溫度控制器制減掉成型劑殘余的，削減低速行駛壓射極限速度（一般性0.1-0.5m/s）。利用焊接鋼管壁厚調正；②一般是2-5秒來增長保壓時間間隔，SEO鑄件形式，以免管壁甲基化。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 的確，以內所說述的其他的偏差幾率辰溪時出來，為之需緊密聯系主要工藝流程講解緣故，列如氣口和縮孔微信同步引發之時，需合理解決氣口。
